230V Aansluitingen realiseert u snel, efficiënt en vooral veilig en betrouwbaar met O.C.S. GST18 en Winsta bekabelingssystemen, voor onder meer:
verhoogde vloeren,in verlichtingsinstallaties,in wandgootsystemenin bureaumeubilair
Uitwisselen van ST18 en GST18 is niet mogelijk door verschillen in contactcodering. Vergeleken metST18 biedt GST18 de volgende voordelen
Bij GST18 zijn de (bus)contacten beter geïsoleerd waardoor de connector veiliger is bij aanraking;GST18 mag onder 230V spanning gekoppeld en ontkoppeld worden;De GST18 is nog volop in ontwikkeling
GST18 is inmiddels de standaard connector in Nederland.
Aarding van ST18 en GST18
Bij beide systemen (ST18 en GST18) zijn de aardcontacten langer (voorijlend) dan de Fase- en Nulcontacten. Daardoor is het aardcontact altijd als eerste aangesloten en dat geeft een veiliger installatie. De contactcodering is zo gemaakt dat aansluiting van de contactpennen maar op één manier mogelijk is. Hierdoor is de kans op een verkeerd aangesloten apparaat uitgesloten.

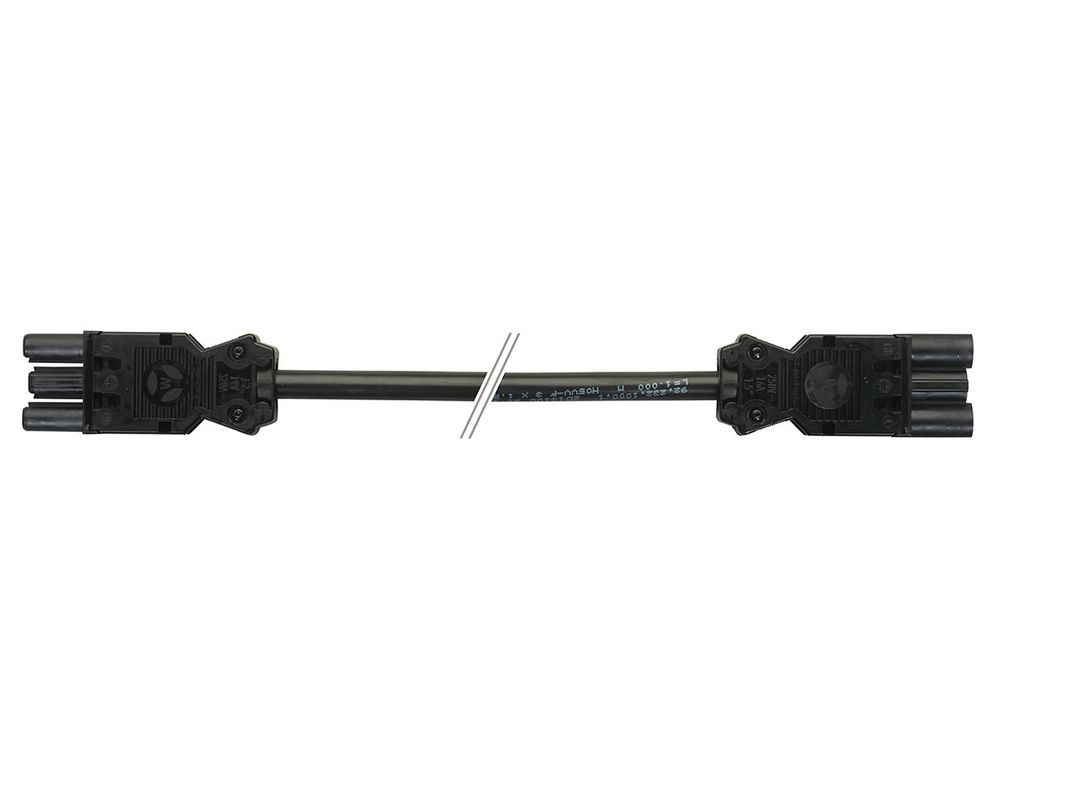

Technische specificatie Wieland – GST18
Voltage250V/400VMax. toelaatbare stroom16AAantal contacten3 ( Fase, Aarde, Nul)BeschermingsklasseIP20 (toepassing binnenshuis)Materiaal behuizingThermoplast (Polyamide) halogeenvrij.Type KabelH05VV-F / 3G1,5 mm² / geschikt tot max.temp. van 70ºC
Kabeldiameter Ø 8,3 mmH05VV-F / 3G2,5 mm² / geschikt tot max.temp. van 70ºC
Kabeldiameter Ø 10,2 mmSteekfrequentie50-100 steek verbindingen bij 16A / VDE0625Ohmse waarde0,8 mO per verbinding / male –female connectorKleurenVerkrijgbaar in de kleuren wit en zwartKeurmerkenBelangrijkste CE / KEMA / VDE
Wat zijn de verschillen tussen de diverse isolatiematerialen van bekabeling?
H05VV= Vmvl= Vinyl mantel, Vinyl leiding= Standaard leiding van een snoer
- standaard toegepast
- in 95% van de gevallen geschikt
- toepassingen tot 70º C
- zeer geschikt voor 230V verbinding bij werkplekbekabeling
- voorwaarden: hanteer Nederlandse normering tegen beschadiging door bijvoorbeeld scherpe delen op de ondergrond of in kabelgoten in kantoormeubilair.
- niet bundelen met bundelbandje maar met klittenband
H05v2v2= Vmvl 90º C
- voor hogere temperaturen: boven 70º C
- geschikt voor 90º C continu of 105º C kortstondig
- voorwaarden: hanteer Nederlandse normering tegen beschadiging door bijvoorbeeld scherpe delen op de ondergrond of in kabelgoten in kantoormeubilair.
- niet bundelen met bundelbandje maar met klittenband
S05VV Halogeenvrij
- standaard leiding van soepel snoer
- voor halogeenvrije toepassing.
Halogeenvrije materialen geven bij verbranding minder giftige stoffen af. Dit verkleint het gevaar op verstikking.
- meestal gebruikt in openbare gebouwen, waaronder ziekenhuizen, maar ook steeds meer in kantoren.
- voorwaarden: hanteer Nederlandse normering tegen beschadiging door bijvoorbeeld scherpe delen op de ondergrond of in kabelgoten in kantoormeubilair.
- niet bundelen met bundelbandje maar met klittenband
RNF= H05RNF of H07RNF= Zware rubber mantelleiding van soepel snoer
- toegepast als eventuele beschadiging van het snoer niet valt uit te sluiten. Bijvoorbeeld bij een verhoogde vloer zonder speciale voorzieningen voor de kabels.
- sterker en beter bestand tegen mechanische krachten dan de normale Vmvl-leiding
Overzichtelijkheid
Zorg voor een overzichtelijke leidingloop, zodat bij storingen of wijziging van de installatie duidelijk is welke leiding bij welk toestel hoort.
Mechanische beschadiging
Zorg ervoor dat de isolatie van de leidingen niet beschadigd kan raken door bijvoorbeeld scherpe randen of voorwerpen, zowel bij aanleg als in het gebruik. Pas indien nodig gootjes of buizen toe.
