Hoogwaardig, CE-gemarkeerd drainagesysteem met hoge druksterkte en een speciaal geweven monofilament filterlaag. Het ND Drainagesysteem voorkomt de opbouw van hydrostatische druk tegen het dakbedekkingssysteem en beschermt deze tegen mechanische belastingen. Dit drainagesysteem is speciaal geschikt voor het aanbrengen van begaanbare en berijdbare verhardingen op funderingslagen van stortmateriaal en drainbeton.
Het speciale monofilament weefsel combineert een hoge doorponsweerstand en een minimale rek, die de krachten kunnen weerstaan die worden veroorzaakt door statische en dynamische belastingen van verkeer. Dit geldt ook tijdens de installatie omdat het filterweefsel ook bestand is tegen de spanningen van mechanische of dynamische compressie van de funderinsglaag door middel van een trilplaat. Dit zorgt ervoor dat het filterweefsel niet wordt doorboord en de drainagelaag vrij blijft van extra vulmateriaal. De krachtige drainagekern met een druksterkte van ca. 900 kPa zorgt ervoor dat het drainagesysteem zijn vorm en dus ook zijn originele bouwhoogte behoudt, zelfs onder dynamische belastingen. De drukverdelende glijfolie vormt in combinatie met de ND TSF-100 Glij- en Beschermfolie een dubbelde glijlaag die de dakbedekking beschermt tegen dynamische en statische belastingen bij verkeersdaken.
Uitvoerig getest
U kunt bij ons een testrapport opvragen over de functionaliteit en de stabiliteit van het systeem onder dynamische belastingen. Dit praktijkonderzoek is uitgevoerd door de Technische Universiteit van München (DE).
Rock & roll

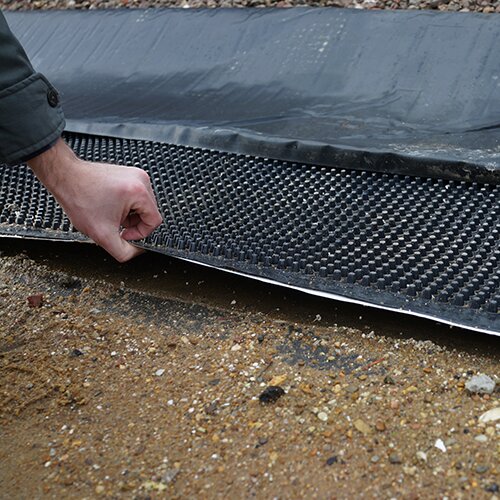

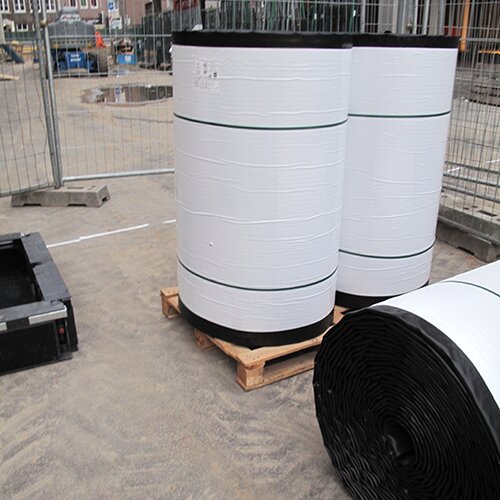

De ND Drainagesysteem zijn eenvoudig en snel te installeren doordat de filter-, drainage- en (glij- en) beschermlaag met elkaar verlijmd zijn. De ND Drainagesystemen worden op rol geleverd en zijn daardoor makkelijk te hanteren en snel uit te rollen.
Verlijmd, niet thermisch gehecht

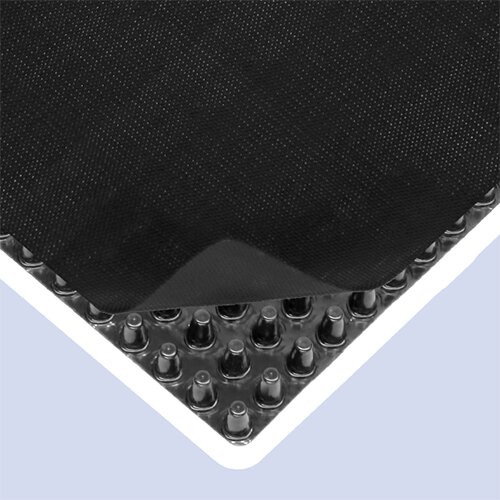

De filter-, bescherm (-en glij)lagen worden verlijmd en niet thermisch gehecht op de kern van de noppenfolie, om schade aan de mechanische en hydraulische eigenschappen van de geotextielen en het gehele drainagesysteem te voorkomen. Bovendien voorkomt dit dat de geotextielen tussen de noppen gedrukt worden, wat een goede drainage zou belemmeren. De overlap van het filtergeotextiel zorgt voor een optimale filtratie.
SPECIFICATIES:
Afmetingen (L x B): ca. 32 m x 1,25 m
Leveringsvorm: ca. 40 m², rol
Gewicht: ca. 1.239 g/m²
Bouwhoogte: ca. 12,5 mm
Druksterkte: ca. 900 kPa
Materiaal noppenfolie: gerecycled polystyreen (HIPS)
Materiaal filterweefsel: polypropyleen (PP)
Materiaal drukverdelende glijfolie-Drainagecapaciteit i = 1 (20 kPa): ca. 5,27 l/(s.m)
Drainagecapaciteit 2 % (20 kPa): ca. 0,72 l/(s.m)
CE: NEN EN 13252
