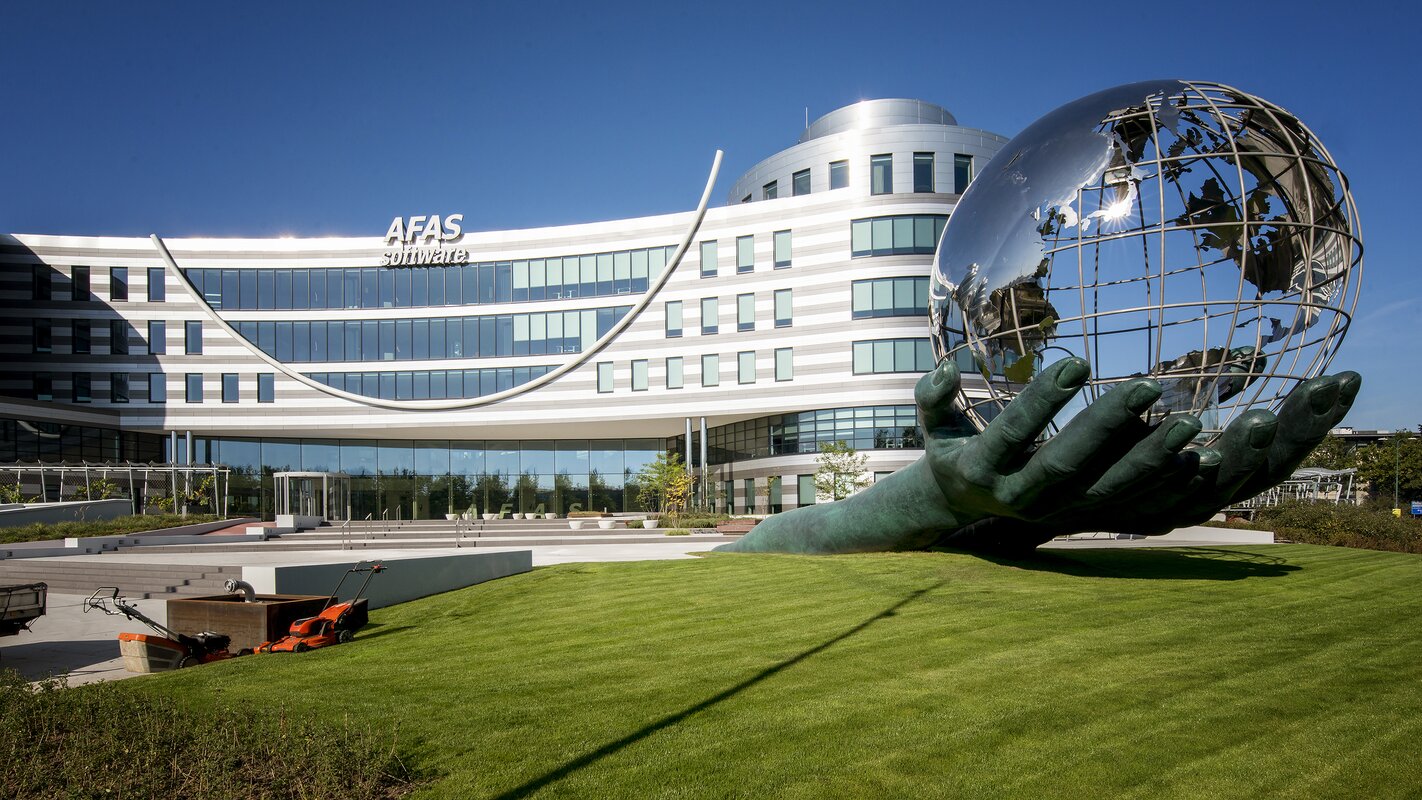

AFAS Experience center - Leusden

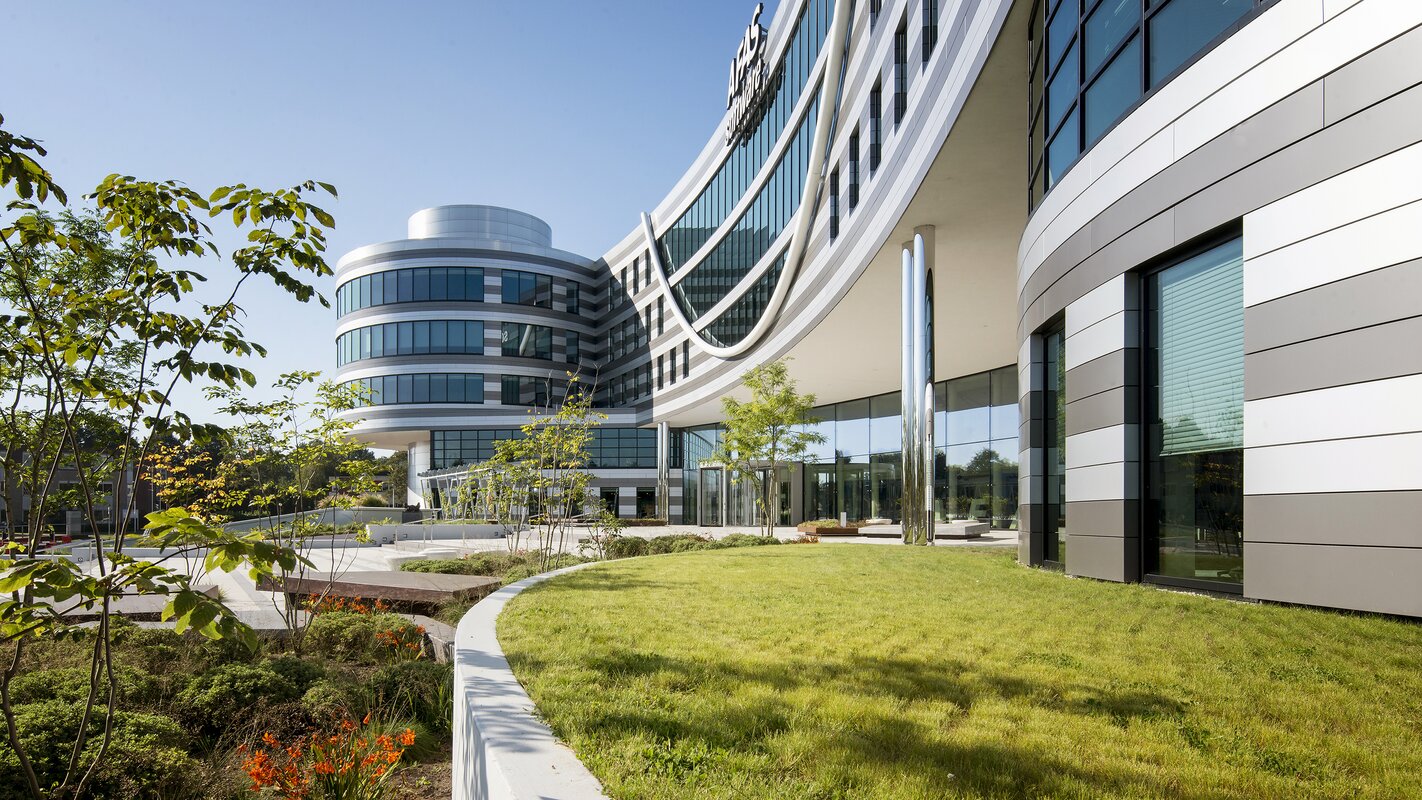

De ondergrondse parkeergarage bestaat uit twee lagen en biedt plek aan 760 auto’s. Boven op het dak van de parkeergarage bevindt zich de tuin en een berijdbare oppervlakte. De daktuin is voornamelijk gerealiseerd met het Nophadrain Intensief Groendaksysteem waarvan het ND 5+1 Drainagesysteem een belangrijk onderdeel is. Het ND 5+1 Drainagesysteem is hier toegepast vanwege de hoge waterbufferingscapaciteit en het ontbreken van afschot van het dak van de parkeergarage.

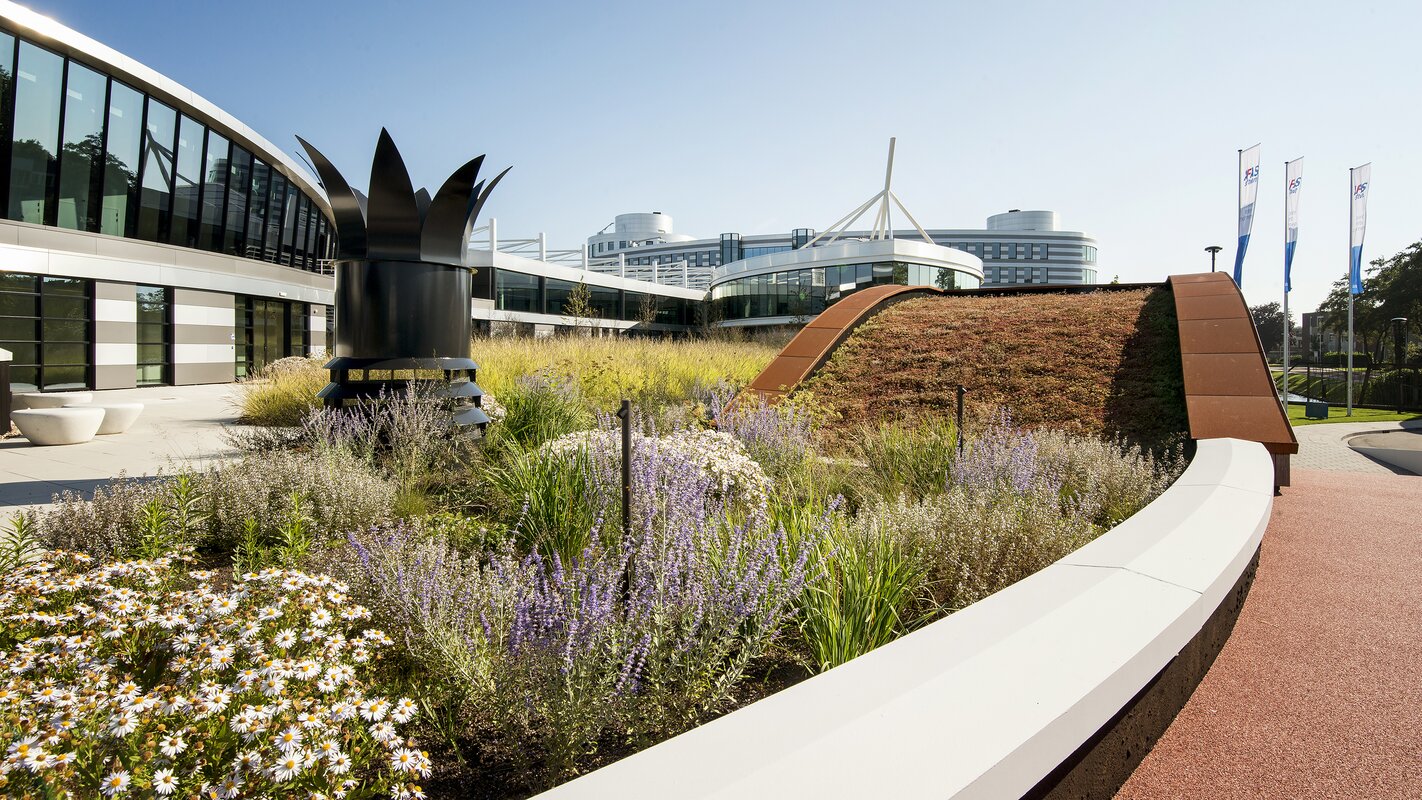

De hoger gelegen daktuin is voorzien van het ND 4+1h Drainagesysteem dat als onderdeel geldt van het ND Extensief Groendaksysteem. Hiervoor is gekozen omdat dit dak juist wel ontworpen is met afschot.

Voor het berijdbare gedeelte is het Nophadrain Parkeerdaksysteem toegepast. De kern van dit systeem is het ND 620hd Drainagesysteem. Dit drainagesysteem is geadviseerd vanwege zijn hoge druksterkte van 1.200 kPa. Dit dakgedeelte moet namelijk ook bereikbaar zijn voor nood- en hulpdiensten. Er is gekozen voor het ND DGS IL Substraat, een lichtgewicht substraat. Zodat toch de gewenste vegetatie (o.a. grote heesters) toegepast kon worden, ondanks de beperkte dakbelasting.

Nophadrain voorziet hiermee ca. 8.000 m

2

dakoppervlakte van een gebruiksdaksysteem:

• 787 m² = ND 4+1h Drainagesysteem (Nophadrain Extensief Groendaksysteem)
• 5.000 m² = ND 5+1 Drainagesysteem (Nophadrain Intensief Groendaksysteem)
• 1.455 m² = ND DGS-IL Substraat – los gestort
• 2.312 m² = ND 620hd Drainagesysteem (Nophadrain Parkeerdaksysteem)
