Alles voor een gezond binnenklimaat
Voor Nederland zal de bouwindustrie zich steeds verder toeleggen op energiebesparing en daarmee verlagen van de CO2 uitstoot, kwaliteitsverbetering, efficiency en hergebruik. Dat geldt ook voor de klimatiseringsbranche. Voor een optimaal binnenklimaat moet u bij Solid Air zijn. Solid Air is één van Nederlands meest vooruitstrevende producenten van geavanceerde en duurzame binnenklimaatoplossingen en is u van dienst met zowel de levering van componenten als de realisatie van totaalprojecten.
Sinds 1986 hanteert het bedrijf de hoogste standaard voor comfortbeleving in woon- en werkomgevingen. “Wij blijven onszelf uitdagen om deze hoogste standaard te handhaven, door producten te ontwikkelen die passen bij de comfortbehoeften van de eindgebruiker, de technische eisen van een gebouw en de esthetische wensen van de architect”. Solid Air heeft veel kennis en ervaring in huis en kan desgewenst een beroep doen op de aanvullende specialistische kennis van haar zusterbedrijven binnen de Nijburg Industry Group. Op het gebied van productontwikkeling en klimaatplafondsystemen bijvoorbeeld. Een van de nieuwste innovaties is HESA: een hybride klimaatplafondeiland dat specifiek is ontworpen voor nieuwbouw- en renovatieprojecten waarin vermogen, beschikbare installatieruimte en esthetiek een specifieke rol spelen.
HESA: HYBRIDE KLIMAATPLAFONDEILANDEN
De HESA is een prachtige innovatie. We zetten met dit systeem de term hybride - in onze ogen meerdere klimaattechnieken zoals geleiding, stralingsenergie en convectie die samenwerken in het eiland zelf – kracht bij. Wat Solid Air aan dit hybride concept heeft toegevoegd, is het extra activeren van de langsstromende lucht uit de ruimte door inductiewerking. Hierdoor ontstaat een verhoogde afgifte en een grotere convectieve stroom aan de bovenzijde van het eiland. HESA is klein en flexibel, maar toch in staat om een grotere warmte- of koudeopbrengst te leveren. Dit klimaatplafondeiland is zeer geschikt voor renovatieprojecten, waarin men rekening moet houden met de beschikbare hoogte van de ruwbouw. Huidige renovaties van gebouwen kenmerken zich vaak door gebruik van volledig glazen gevels en zijn daarmee van onder tot boven volledig transparant. Met de huidige kwaliteit van triple en quadrupple beglazing kan dit beheersbaar zijn. Er worden echter in het budget vaak andere keuzes gemaakt, waardoor van de klimaatinstallatie een hoge prestatie wordt gevraagd. HESA is speciaal ontwikkeld voor dit soort situaties waarin reguliere klimaatapparatuur het gewenste vermogen niet kan leveren.
“DOOR DE BOVENACTIVERING TREEDT EEN SIGNIFICANTE CAPACITEITSVERGROTING OP”
HESA is voorzien van een luchtinlaat voor het aanvoeren van ventilatielucht. Deze luchtinlaat is voorzien van een aantal nozzles, waardoor een decentrale aanvoer van ventilatielucht wordt bereikt. Door de specifieke vorm van de inblaastechniek wordt een lichte vorm van downflow toevoer gecreëerd die de luchtverversing niet merkbaar verzorgt.
In de nabijheid van de luchtinlaat is in het sandwich klimaatpaneel een strook voor overstroom aangebracht. De warme lucht uit de ruimte wordt via deze extra perforatie aangezogen, omdat er plaatselijk onderdruk wordt gecreëerd door de lichte venturi-werking van de nozzles. Deze gemengde lucht wordt aan de bovenzijde van het paneel gekoeld of verwarmd.
Het bovendek wordt als een extra activeringsoppervlak gebruikt waaraan koude of warmte wordt onttrokken afhankelijk van de behoefte. Door de recirculatie treedt een significante capaciteitsvergroting op voor het hybride klimaatplafond, zonder dat aan de voordelen geassocieerd met straling en convectie van een traditioneel Klimaatplafond, afbreuk wordt gedaan. Het resultaat is een klimaatconcept dat aan de hoogste comfortklasse voldoet (A-klasse NEN-EN 7730). De principes van de technieken die in het apparaat zijn toegepast zijn niet uniek, de combinatie van deze technieken is dat wel.
PROJECT RIJKSKANTOOR DE KNOOP IN UTRECHT

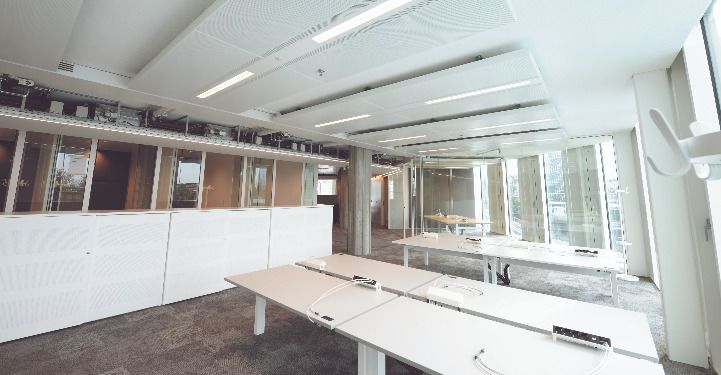

Een toenemende trend is het gebruik maken van de basisconstructie van het gebouw als onderdeel van het klimaatsysteem. Een voorbeeld hiervan zien we in de Knoop in Utrecht. In 2018 is de voormalige Knoopkazerne in Utrecht duurzaam gerenoveerd tot een modern rijkskantoor, waar verschillende rijksdiensten hun intrek hebben genomen. Het gebouw heeft werkplekken, gastwerkplekken en een vergadercentrum voor rijksambtenaren (bron: rijksvastgoedbedrijf. nl). Het kantoorgebouw bestaat deels uit nieuwbouw en deels uit een renovatiebouw. Rijksvastgoedbedrijf wilde oude elementen, zoals de betonconstructie die meedoet in de nieuwe klimaatinstallatie, behouden. Daarom is in de renovatiebouw HESA toegepast.
Door de nieuw aangebrachte verhoogde vloer en door de beperkte plafondhoogte, van betonvloer tot betondek telt men 2.85 meter, was er in de kantoren geen ruimte voor systeemplafonds. Hier heeft de geringe opbouwhoogte van HESA - 150 millimeter - uitkomst geboden. Bovendien heeft de HESA de werking van het oude gevelinductiesysteem vervangen. Met HESA zijn klimaatbeheersing, verlichting, audio, maatregelen ten behoeve van de brandveiligheid en aanwezigheidsdetectie in een klap opgelost.
Solid Air Klimaatplafonds is trots een bijdrage te hebben geleverd aan het transformatieproces van een oud en ouderwets ogend gebouw naar een hypermodern pand waarin zelfs de Belastingdienst voldoet aan de transparantiebehoefte van de Rijksoverheid.
HESA: DE VOORDELEN OP EEN RIJ
- Het best presterende hybride klimaatplafondeiland op de Nederlandse markt (onafhankelijk getest door Peutz)
- Ventileren, koelen en verwarmen in één
- Tot 30% meer vermogen dan traditionele klimaatplafondeilanden
- De oplossing voor renovatieprojecten waar een geringe inbouwhoogte beschikbaar is
- Volledige integratie van componenten als verlichting, audio en aanwezigheidssensoren
- Complete ontzorging van bestekfase tot oplevering Hoogste comfortklasse
Tekst & Fotografie: Solid Air
