Een goed ontworpen gebouwschil vraagt om zorgvuldig uitgewerkte aansluitingen. Rond kozijnen, dakranden en gevel-vloeraansluitingen moet de isolatie aansluiten en de luchtdichting doorlopen. Met warmtebeeldcamera’s kunnen temperatuurpatronen zichtbaar worden die wijzen op zwakke plekken. Voor architecten biedt thermografie daarmee waardevolle informatie bij renovatie en het beoordelen van uitgevoerde details.
Wat warmtebeelden vertellen

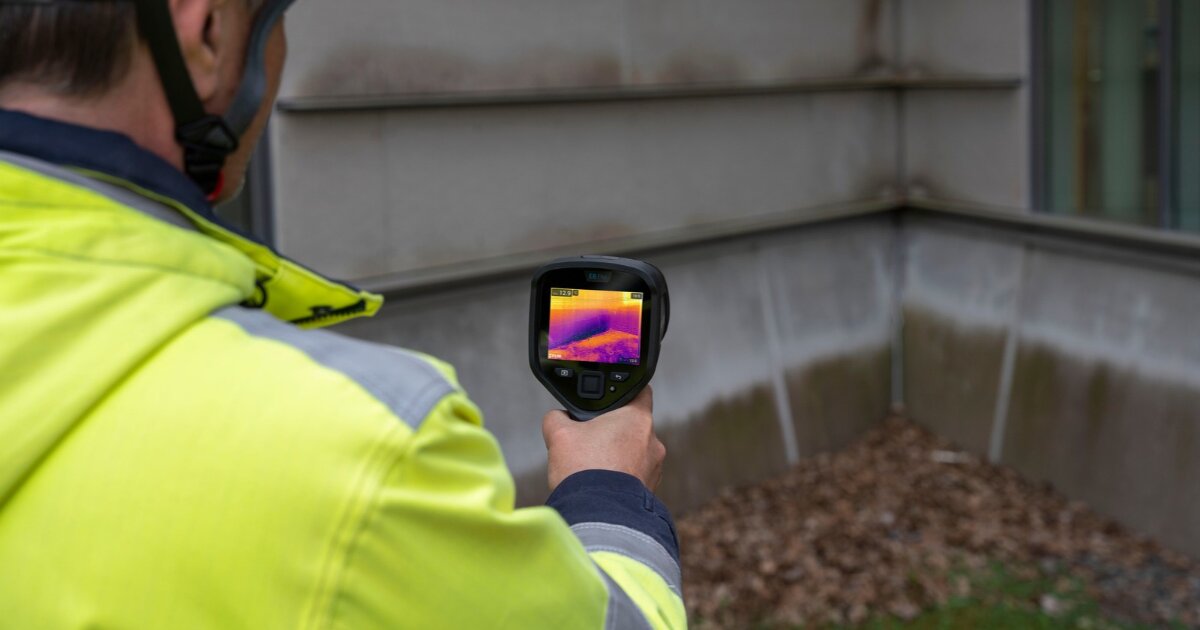

Een warmtebeeldcamera registreert infraroodstraling en brengt de oppervlaktetemperatuur in beeld. Afwijkende patronen kunnen aanwijzingen geven voor koudebruggen, ontbrekende isolatie of luchtlekken. Zo kan een koude zone aan de binnenzijde van een kozijnaansluiting aanleiding zijn om het detail nader te onderzoeken.
De camera kijkt daarbij niet door de constructie heen. Ook betekent een temperatuurverschil niet automatisch dat er een uitvoeringsfout zit. Materialen en constructieonderdelen hebben verschillende thermische eigenschappen. Daarom vraagt het beoordelen van warmtebeelden om kennis van zowel thermografie als de bouwkundige opbouw.
Meer inzicht bij renovatie en oplevering
Bij renovatie is de bestaande situatie niet altijd volledig bekend. Tekeningen kunnen ontbreken of afwijken van wat daadwerkelijk is gebouwd. Een thermografische inspectie kan helpen om plekken te selecteren die nader onderzoek verdienen. Die bevindingen geven richting aan het uitwerken van renovatiedetails.
Ook rond de oplevering kan thermografie nuttig zijn. Temperatuurpatronen kunnen aanleiding geven om de aansluiting tussen isolatielagen of de uitvoering rond gevelopeningen te controleren. Stem het inspectiemoment wel tijdig af. Een gebouw moet onder geschikte omstandigheden worden onderzocht; de opleverdatum is niet vanzelfsprekend het beste meetmoment.
Vijf praktische tips voor architecten
- Begin met een gerichte onderzoeksvraag.
- Wil je een bestaande koudebrug onderzoeken, een tochtklacht verklaren of een uitgevoerd aansluitdetail beoordelen? Een duidelijke vraag helpt om de inspectie gericht in te richten.
- Gebruik tekeningen als referentie.
- Geef de inspecteur relevante doorsneden, aansluitdetails en informatie over de materiaalopbouw. Zo kunnen zichtbare patronen worden vergeleken met de bedoelde constructie.
- Plan geschikte meetomstandigheden.
- Voor onderzoek naar isolatiegebreken is voldoende temperatuurverschil tussen binnen en buiten nodig. Laat de inspecteur bepalen wanneer de omstandigheden geschikt zijn en welke voorbereiding nodig is.
- Onderzoek de oorzaak van afwijkingen.
- Een koude plek kan verschillende oorzaken hebben. Combineer warmtebeelden waar nodig met visuele inspectie, vochtmetingen of onderzoek naar luchtdichtheid voordat je een herstelmaatregel kiest.
- Vraag om een bruikbare rapportage.
- Laat bevindingen vastleggen met een warmtebeeld, een gewone foto en een duidelijke locatieaanduiding. Koppel aandachtspunten aan de betreffende tekening of het detail, zodat ze met de aannemer kunnen worden besproken.
Van bevinding naar bouwkundig detail
De meerwaarde voor de architect zit in het vertalen van inspectieresultaten naar concrete keuzes. Moet een isolatielaag beter doorlopen? Vraagt een kozijnaansluiting nader onderzoek? Of is aanvullende informatie nodig voordat een renovatiedetail kan worden uitgewerkt? Thermografie helpt om zulke vragen gericht te stellen en bevindingen bespreekbaar te maken.
